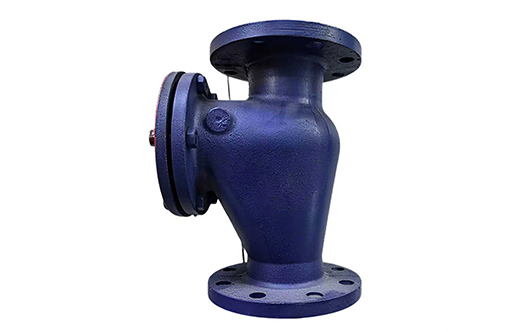

Válvula de retenção de oscilação do flange

Padrão Americano:
Faixa de tamanho: 2"-12" (DN50-DN300)
Padrão de projeto: AWWA C508
Padrão de conexão: ASME B16.1 CL125
Pressão de trabalho: 363 PSI, 300 PSI, 250 PSI, 200 PSI
Padrão Britânico:
Faixa de tamanho: 2"-12" (DN50-DN300)
Padrão de projeto: EN 16767
Padrão de conexão: EN 1092-2
Pressão de trabalho: PN16, PN10, PN25

Compartilhe:

Consulte agora

Descrição do produto

A válvula de retenção de oscilação pertence à categoria de válvula automática e é usada principalmente em tubulações onde o meio flui em uma direção. Ela só permite que o meio flua em uma direção para evitar o refluxo de líquido.

Desafio do cliente

Manutenção difícil

A estrutura da válvula de retenção oscilante é relativamente complexa. Se for necessária manutenção, mais peças precisarão ser desmontadas, o que dificulta a manutenção, leva muito tempo e tem um custo correspondentemente alto.

Grande resistência ao fluxo e perda de pressão

Como o disco da válvula, o balancim e os acessórios de conexão da válvula de retenção giratória giram juntos, o peso do conjunto do disco da válvula é relativamente grande e o torque necessário para abrir é grande. Ao mesmo tempo, a montagem ocupa um grande espaço no canal, resultando em grande resistência ao fluxo da média e grande perda de energia.

Efeito de vedação ruim

Especialmente para meios de gás, o efeito de vedação da válvula de retenção de giro pode ser pior e problemas de vazamento podem ocorrer facilmente.

Função do produto

Manutenção e substituição on-line convenientes

Baixa perda de fluxo

Bom desempenho de vedação

A vedação do disco da válvula usa uma almofada de borracha, que pode ser substituída e reparado on-line

Use um disco de válvula integrado para minimizar o peso do disco da válvula e reduzir a perda de fluxo, garantindo vedação e fechamento rápido

A vedação macia de borracha garante desempenho de vedação qualificado

Vantagem de valor

Revestimento anticorrosivo não tóxico da Akzo Nobel

As superfícies interna e externa da válvula são revestido eletrostaticamente com pó de resina epóxi atóxica. O revestimento é uniforme, possui forte aderência, é anticorrosivo e possui longa vida útil. Ele atende ao padrão ANSI/AWWA C550 e pode ser usado diretamente nas indústrias de água potável, alimentos e medicamentos.
O tempo de fechamento é curto

O tempo de fechamento é curto e a função de fechamento rápido pode ser alcançada, com bom efeito de economia de energia.
O corpo da válvula é leve

O corpo da válvula é leve, o disco da válvula tem um curso curto de abertura e fechamento, uma estrutura simplificada e baixo fluxo resistência.
Todas as peças fundidas são feitas de ferro dúctil

Todas as peças fundidas são feitas de ferro dúctil e a taxa de esferoidização atinge o nível internacional de esferoidização secundária, com alta resistência e boa resistência à corrosão.
