Cotovelo de Rua de Ferro Maleável a 90 Graus

Nosso Cotovelo de Rua de Ferro Maleável de 90 graus utiliza uma conexão roscada macho e uma fêmea para criar uma mudança compacta de 90 graus na direção do duto.

Diferente de um cotovelo padrão fêmea × fêmea, a extremidade macho de um cotovelo de rua pode ser parafusada diretamente em outra conexão, válvula ou componente rosqueado por fêmea. Isso pode eliminar um bico adicional de tubulação, reduzir o número de juntas rosqueadas e economizar espaço na instalação.

Fabricado a partir de ferro maleável ASTM A197/A197M até ASME B16.3, a faixa atual abrange de 1/8" a 6" (DN6–DN150). Acabamentos pretos e galvanizados e os requisitos de rosca NPT/BSP podem ser fornecidos de acordo com as especificações do mercado e do projeto.

Para atacadistas, distribuidores, contratados e marcas OEM, a street elbows pode ser consolidada com nossa gama completa deConexões para Tubos de Ferro Maleávelpara programas de compras em grande quantidade e recorrentes.

• Faixa de Tamanho: 1/8"–6" / DN6–DN150
• Material: ASTM A197/A197M Ferro Maleável
• Padrão de Design: ASME B16.3
• Ângulo: 90 graus
• Conexão de Cotovelo de Rua: Masculino × Feminino
• Opção adicional: macho × macho cotovelo 90°
• Opções de rosca: NPT / BSP conforme os requisitos de ordem
• Opções de acabamento: Preto / Galvanizado
• Temperatura de serviço: -29°C a 175°C
• Pressão máxima de trabalho: até 2,1 MPa
• Tipo de fornecimento: Pedidos a granel, distribuidores, de projeto e OEM

Especificações Técnicas

Para uma cotação precisa, por favor, especifique o tamanho necessário, configuração M/F ou M/M, padrão de rosca, acabamento e quantidade para cada SKU.

O que é um cotovelo de rua de 90 graus?

Um cotovelo de rua é um cotovelo enfiado com:

uma extremidade roscada macho + uma extremidade rosqueada fêmea.

Essa é a principal diferença entre um cotovelo de rua e um cotovelo convencional feminino × feminino.

A extremidade macho pode se conectar diretamente a outra conexão fêmea, o que pode reduzir o número de componentes necessários em um conjunto de tubulação.

Por exemplo:

Conexão padrão:
Cotovelo feminino + mamilo + ajuste feminino

Conexão de cotovelo de rua:
Cotovelo de rua masculino/feminino + ajuste feminino

Quando o layout permite, isso pode fornecer:

• Menos juntas roscadas
• Menos espaço de instalação
• Menos conexões individuais
• Montagem mais simples
• Disposições de tubulação mais compactas

Por isso, cotovelos de rua M/F são frequentemente usados próximos a válvulas, Tees, portas de equipamentos e outras conexões roscadas.

Cotovelo de Rua vs Cotovelo Padrão de 90 Graus

As duas conexões mudam a direção do tubo em 90 graus, mas suas configurações de conexão são diferentes.

Para uma conexão convencional F/F ou cotovelo redutor, veja nossoCotovelo de ferro maleável a 90 graus.

Cotovelo de Rua Masculino × Feminino

OHomem × Mulher Cotovelo de 90 grausé a configuração normalmente chamada de street elbow em compras internacionais.

Descrições comuns de compradores incluem:

• Cotovelo de Rua de Ferro Maleável a 90 Graus
• Cotovelo de rua a 90° M/f
• Cotovelo roscado macho e feminino
• NPT Street Elbow
• Cotovelo de Rua Galvanizado

Para distribuidores, o tipo de conexão deve sempre estar incluído na descrição do SKU para evitar confusão com cotovelos fêmea × fêmea comuns.

Masculino × Masculino Cotovelo de 90 graus

Nossa série atual de produtos também inclui umMasculino × Masculino Cotovelo de 90 graus.

Esse conector possui roscas externas em ambas as extremidades e é projetado para conectar dois acessórios ou componentes com rosca fêmea compatíveis em um ângulo de 90 graus.

Normalmente, não deve ser descrito apenas como um "cotovelo de rua", porque compradores estrangeiros geralmente entendemCotovelo de ruasignificando uma prova masculina × feminina.

Para RFQs e rótulos de produtos, recomendamos o uso:

Ferro maleável × macho cotovelo 90 graus

ou

Cotovelo duplo macho roscado a 90 graus

Essa distinção torna a compra em massa e a gestão de SKUs mais clara.

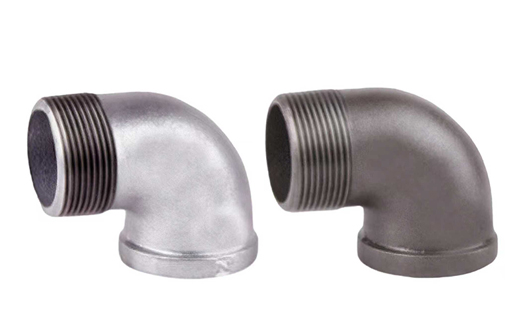

Cotovelos de Rua Pretos e Galvanizados

Cotovelo de Rua de Ferro Maleável Preto

Cotovelos de ferro maleável preto são comumente selecionados para sistemas compatíveis de gás, ar comprimido, vapor, óleo e tubulações industriais gerais.

Elas podem ser encomendadas com T, acoplamentos e outros acessórios roscados pretos para programas de inventário de distribuidores.

Cotovelo de rua de ferro maleável galvanizado

Cotovelos de rua galvanizados utilizam uma camada protetora de zinco para melhorar a resistência à corrosão em aplicações adequadas para água, áreas externas, úmidas e em serviços em edifícios.

Para pedidos galvanizados a granel, tanto a qualidade do revestimento quanto a condição da rosca são importantes porque o excesso de zinco ao redor das áreas roscadas pode interferir na montagem.

Opções de Threads NPT e BSP

A compatibilidade da thread deve ser confirmada antes da produção.

TNPé amplamente utilizado em sistemas de tubulação rosqueada na América do Norte, enquantoBSP/BSPTacessórios são comumente especificados na Europa, Ásia, Oriente Médio, África e outros mercados.

Threads NPT e BSP não devem ser tratados como intercambiáveis.

Para importadores que atendem diferentes regiões, as configurações de threads podem ser separadas por:

• SKU de Produto
• Fundição ou marcação de produtos
• Etiqueta de caixa
• Código de barras
• Especificação de embalagem

Isso ajuda a reduzir o risco de inventário de threads mistos durante a distribuição.

Quando você deve usar um cotovelo de rua?

Um Cotovelo de Ferro Maleável é particularmente útil quando o espaço do duto é limitado ou onde um cotovelo deve se conectar diretamente a outro encaixe roscado.

Locais típicos incluem:

• Conexão a tees roscados
• Conexões de válvulas
• Conexões de bombas
• Variedades
• Portas de equipamentos
• Reguladores
• Conjuntos de tubulações de gás
• Sistemas de distribuição de ar comprimido

Se o sistema, em vez disso, exigir uma mudança direcional mais gradual de 90 graus, nossoFerro Maleável de Raio Longo, Cotovelo de 90 Grausé projetado para uma geometria de varrimento mais longa.

Construído para compra em grande quantidade e distribuidores

Nossos 90 Degree Street Elbows são fornecidos para compras comerciais, e não para pequenos pedidos de varejo.

Compradores típicos incluem:

• Atacadistas de acessórios de tubulação
• Distribuidores de encanamento
• Importadores de materiais de construção
• Fornecedores de equipamentos a gás
• Distribuidores de proteção contra incêndio
• Atacadistas de HVAC
• Empresas de fornecimento industrial
• Contratados EPC e MEP
• Marcas de fitting de marca própria

Vários tamanhos de cotovelos de rua podem ser combinados em uma única ordem de compra junto com cotovelos padrão, Tees, acoplamentos, uniões e outros tipos de encaixe.

Para layouts de tubulação que exigem uma mudança direcional menor, os compradores também podem adicionar nossosCotovelo de ferro maleável de 45 grauspara o mesmo programa de compras.


Controle de Qualidade para Conexões Threadadas Confiáveis

Para compradores de grande volume, threads consistentes e dimensões em cada lote de produção são críticos.

Nosso controle de qualidade foca nas características que afetam diretamente a instalação.

Qualidade do elenco

As condições do material e da fundição são controladas para reduzir defeitos como trincas, porosidade e inconsistência dimensional.

Precisão da Thread

As roscas macho e fêmea são inspecionadas quanto a dimensões críticas e alinhamento para reduzir:

• Rosqueamento cruzado
• Instalação difícil
• Engajamento insuficiente
• Desalinhamento
• Vazamento causado por mal ajuste da rosca

Geometria de Conexão

A orientação de 90 graus e as dimensões críticas da conexão são inspecionadas para apoiar a instalação consistente em toda a produção em massa.

Inspeção por Pressão

As conexões finalizadas passam por inspeção relacionada à pressão para identificar vazamentos ou defeitos de fundição através da parede antes do envio.

Inspeção de Superfície

Acabamentos pretos ou galvanizados são verificados antes de embalar para aparência consistente e proteção da superfície.

Suprimentos OEM e de marca própria

Para atacadistas e marcas de ajuste já estabelecidas, a personalização comercial pode incluir:

• Marcação de produtos
• Branding do cliente
• Design de caixas
• Códigos de barras e rótulos SKU
• Identificação M/F e M/M
• Diferenciação NPT/BSP
• Acabamento preto ou galvanizado
• Embalagem de tamanho misto
• Ordens combinadas de ajuste

Se seu programa de compras também exige conexões diretas,Acoplamentos roscados de ferro maleávelpodem ser consolidados na mesma remessa.

Aplicações Típicas

Tubulação de gás
Conexões compactas M/F podem simplificar mudanças direcionais ao redor de válvulas e outras conexões.

Proteção contra Incêndios
Cotovelos roscados podem ser incorporados em tubulações de proteção contra incêndio compatíveis de acordo com os requisitos de projeto do sistema.

Sistemas HVAC
Usado para criar conexões direcionais compactas em tubulações de aquecimento e serviços mecânicos.

Ar comprimido
Adequado para sistemas roscados de distribuição de ar em fábricas e oficinas.

Sistemas de Água
Configurações galvanizadas podem ser especificadas para aplicações adequadas de água e tubulações de utilidade.

Tubulação Industrial
Usado para sistemas compatíveis de água, ar, óleo, gás e vapor, sujeitos a requisitos de engenharia.

Por que Source Street Elbows da HULU?

A HULU atua na indústria de fundição desde 1995 e fornece um amplo portfólio de conexões para tubos, válvulas e produtos relacionados para dutos.

Para compradores em grande quantidade, nossa abordagem de fornecimento foca em:

• ASTM A197/A197M ferro maleável
• Dimensões de encaixe ASME B16.3
• Roscas macho e fêmea de precisão
• Opções pretas e galvanizadas
• Ampla gama de produtos de ajuste
• Marcação e embalagem OEM
• Inspeção de qualidade de fábrica
• Suporte para pedidos recorrentes de distribuidores

Isso permite que os distribuidores construam uma gama mais ampla de acessórios roscados por meio de uma única fonte de compra, em vez de gerenciar fornecedores separados para cada tipo de encaixe.

Perguntas Frequentes

O que é um Cotovelo de Rua de Ferro Maleável a 90 graus?

É um cotovelo roscado de 90 graus com uma conexão macho e uma fêmea. A extremidade macho permite que a conexão se conecte diretamente a outra conexão ou componente rosqueado por fêmea.

Por que isso se chama cotovelo de rua?

Na terminologia de encaixe de tubos, um cotovelo de rua geralmente se refere a um cotovelo com roscas macho em uma extremidade e roscas fêmea na outra, em vez de roscas fêmea em ambas as extremidades.

Qual é a diferença entre um cotovelo de rua e um cotovelo normal?

Um cotovelo roscado normal geralmente possui conexões Fêmea × Fêmea. Um cotovelo de rua possui conexões macho × fêmea, permitindo a instalação direta de encaixe a encaixe em muitos layouts de tubulação.

Um cotovelo masculino × masculino também é um cotovelo de rua?

Normalmente, não. Cotovelo de rua geralmente se refere a um encaixe M/F. Um ajuste com roscas macho em ambas as extremidades é melhor descrito como umMasculino × Masculino Cotovelo de 90 grausouCotovelo Duplo Macho Roscado.

Quais tamanhos estão disponíveis?

A linha atual de produtos abrange de 1/8" a 6", correspondendo ao DN6–DN150.

Existem versões pretas e galvanizadas disponíveis?

Sim. Opções de encaixe maleável em ferro preto e galvanizado podem ser fornecidas conforme as necessidades de aplicação e pedido.

Posso pedir vários tamanhos juntos?

Sim. Pedidos em grande quantidade podem incluir múltiplos tamanhos de cotovelos de rua e podem ser consolidados com outros encaixes de ferro maleável.

Você apoia embalagens OEM?

Sim. Marcações de produtos, rótulos de clientes, SKUs, caixas e outros requisitos de marca própria podem ser coordenados para pedidos comerciais.

Solicite um orçamento em grande quantidade

Procurando Cotovelos de Rua de Ferro Maleável 90 Graus para distribuição no atacado, marca OEM ou fornecimento de projetos?

Envie para nós os tamanhos necessários, configuração M/F ou M/M, requisito de rosca NPT/BSP, acabamento preto ou galvanizado e quantidade para cada SKU.

A HULU pode fornecer cotovelos de rua individualmente ou consolidá-los com cotovelos padrão, tees, acoplamentos, uniões e outros acessórios de ferro maleável para compras em grande quantidade e recorrentes.
