Casa > Produtos > Conexões de Tubos Ranhurados > Acessório com ranhuras de ferro dúctil - Cotovelo de 90 graus padrão

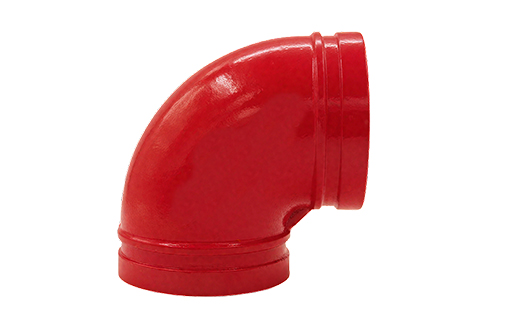

Acessório com ranhuras de ferro dúctil - Cotovelo de 90 graus padrão

Código do produto: 90X

Faixa de tamanho: 3"(DN80)-12"(DN300)

Padrões de projeto: ISO6182, AWWA C606, GB 5135.11

Material: ASTM A536 Grau 65-45-12 e GB/T 1348 QT450-10

Padrões de tubos compatíveis: ASME B36.10, ISO 4200 e GB/T 21835, GB/T 3091

Compartilhe:

Consulte agora

Descrição do produto

Tecnologia de conexão com ranhura, também conhecida como tecnologia de conexão por braçadeira, por sua tecnologia avançada, rapidamente aceita pelos mercados interno e externo, vem substituindo gradativamente o flange e a soldagem das duas conexões tradicionais de tubos. Não só a tecnologia está mais madura, como o mercado também é geralmente reconhecido e tem sido ativamente orientado por regulamentações e políticas nacionais. A aplicação da tecnologia de conexão de ranhura, de modo que o complexo processo de conexão de tubulação se tornou simples, rápido e conveniente, de modo que a tecnologia de conexão de tubulação deu um grande passo à frente.

Desafio do cliente

Conexão rosqueada tradicional, a necessidade de processamento de roscas no local, inconveniência de construção;

Conexão de soldagem tradicional, escória de soldagem, poluição por fumos, a necessidade de altas qualificações de construção e instalação, a construção é muito inconveniente, o ciclo de entrega do projeto é longo e de alto custo; 3. Soldagem tradicional, conexão de flange, baixa eficiência de instalação, altos custos de instalação, longo período de construção, desmontagem e manutenção complexa;

Soldagem tradicional, conexão de flange, baixa eficiência de instalação, altos custos de instalação, longo período de construção, complexo de desmontagem e manutenção;

Conexão de flange tradicional, requer um grande espaço de instalação, não pode ser instalada em um espaço pequeno;

Soldagem tradicional, conexão de flange, para a conexão rígida, não pode resolver o problema térmico da tubulação expansão e contração, assentamento de tubos e outros problemas.

Função do produto

Desempenho seguro e confiável

Função de redução de ruído

Função de absorção de choque

Encaixe rápido

Função anti-colisão

Função de proteção ambiental

Somos a única fábrica na China que possui quatro certificados de FM, UL, LPCB e VdS ao mesmo tempo, e também a empresa com a especificação mais completa de certificação 3C na China. Níveis de pressão de 225 psi a 750 psi podem atender à sua escolha para diferentes níveis de pressão.

Adotando a vedação do anel de borracha, o anel de vedação de borracha tem elasticidade, o que pode efetivamente aliviar a vibração e reduzir significativamente o ruído.

A folga reservada da extremidade do tubo resolve efetivamente a expansão e contração térmica da tubulação e compensa o tubo liquidação.

Fácil desmontagem e manutenção, fácil substituição de acessórios para tubos, especialmente nossa série de encaixe rápido, a velocidade de instalação é aumentada em 10 vezes.

Alta resistência mecânica, forte capacidade de suporte de pressão, resistência a choques.

O tratamento de superfície do parafuso e da porca é tratamento com cromo trivalente, proteção ambiental e sem poluição; instalação no local de proteção ambiental, sem escória de soldagem, poluição por fumaça e poeira.

Vantagem de valor

Resistência à corrosão

A superfície da peça fundida pode receber tratamento anticorrosivo por pintura eletroforética, pulverização de plástico, galvanização por imersão a quente e assim por diante;
Fácil manutenção

Boa estabilidade do sistema, fácil manutenção, conexão de acessórios de ranhura com recursos flexíveis exclusivos, para que a tubulação tem a capacidade de resistir à vibração, encolhimento e expansão, em comparação com soldagem e conexão de flange, a estabilidade do sistema de tubulação para aumentar mais adequado às mudanças de temperatura, protegendo assim a válvula da tubulação, mas também reduz o estresse da tubulação na destruição de componentes estruturais.
Fácil de instalar

A operação de conexão de acessórios de ranhura é muito simples, sem habilidades profissionais especiais, trabalhadores comuns podem operar após treinamento simples; o espaço operacional necessário é pequeno, pode realmente conseguir a instalação do canto da parede, a dificuldade operacional é bastante reduzida, economizando assim o espaço, embelezando o efeito de instalação da tubulação!
Segurança de construção

Com tecnologia de conexão de acessórios para tubos ranhurados, o local só precisa de máquina de corte, máquina de ranhura rolante e parafusos de aperto com chaves, a organização da construção é conveniente, não há necessidade de tratamento de fogo aberto.
Benefícios econômicos

Tubo ranhurado a operação de conexão de acessórios é simples, economiza trabalho e tempo, por isso tem um bom efeito econômico.

Cotovelo de 90 graus com ranhura em ferro dúctil – tubulação confiável para projetos industriais e municipais

Acessórios para tubos ranhurados são a base dos sistemas de tubulação modernos, fornecendo conexões seguras e flexíveis. Nosso cotovelo de 90 graus ranhurado em ferro dúctil foi projetado para tubulações de alto desempenho, garantindo mudanças direcionais suaves, mantendo a integridade estrutural e conexões à prova de vazamentos.

Visão geral do produto de cotovelo de 90 graus ranhurado em ferro dúctil

Código do produto: 90X
Faixa de tamanho: 3" (DN80) – 12" (DN300)
Padrões de projeto: ISO6182, AWWA C606, GB 5135.11
Materiais: ASTM A536 Grau 65-45-12, GB/T 1348 QT450-10
Padrões de tubos compatíveis: ASME B36.10, ISO 4200, GB/T 21835, GB/T 3091

O cotovelo de 90 graus permite que as tubulações mudem de direção com eficiência, sem comprometer o desempenho do fluxo ou a resistência estrutural. Projetado com ranhuras de precisão, garante conexões seguras que reduzem o tempo de instalação e os custos de manutenção.

Principais características do cotovelo de 90 graus ranhurado em ferro dúctil

Ferro dúctil de alta resistência: Oferece resistência excepcional à pressão, impacto e corrosão para confiabilidade a longo prazo.
Mudança direcional precisa de 90°: Facilita transições suaves de fluxo em layouts de tubulação apertados, ideal para instalações complexas.
Ampla compatibilidade: Suporta padrões internacionais de tubos, incluindo ASME B36.10, ISO 4200 e GB/T 21835.
Flexível e à prova de vazamentos: A conexão ranhurada absorve as vibrações do tubo e a expansão térmica, mantendo uma vedação segura.
Instalação rápida: Projetado para montagem rápida, minimizando custos de mão de obra e tempo de inatividade em projetos de grande escala.

Aplicações

Nosso cotovelos de 90 graus com ranhuras em ferro dúctil são amplamente utilizados por:

Autoridades Municipais de Água e Águas Residuais: Para roteamento de tubulações em redes de abastecimento de água, estações de tratamento de esgoto e sistemas de águas pluviais.
Empreiteiros de proteção contra incêndio: Em sistemas de extinção de incêndios e sprinklers que exigem instalação rápida e mudanças direcionais confiáveis.
Engenheiros de HVAC e tubulação industrial: Para instalações de fabricação, edifícios comerciais e plantas de processamento com layouts complexos de tubulações.
Instaladores de oleodutos e gasodutos: Lidar com mudanças direcionais em dutos de transporte de produtos químicos, petróleo ou gás.

Esses cotovelos são ideais para compradores que procuram aquisição em massa, conformidade precisa com padrões e soluções robustas para ambientes industriais e municipais exigentes.

Vantagens para compras em massa

Fornecimento especializado de grande volume: Ideal para gerentes de compras em projetos municipais, empreiteiros de proteção contra incêndio e construção de plantas industriais.
Pedidos personalizados: Disponível em vários tamanhos e compatível com diversas classificações de pressão para atender às necessidades específicas do projeto.
Controle de qualidade confiável: Cada cotovelo passa por testes rigorosos para atender aos padrões ISO6182, AWWA C606 e GB 5135.11.
Suporte técnico e orientação de instalação: Nossa equipe fornece assistência no projeto, instalação e manutenção do sistema, ajudando os compradores a otimizar custos e garantir a segurança.

Encomende seu cotovelo de ferro dúctil com ranhura de 90 graus em Hulu

Para projetos em massa que exigem soluções de tubos direcionais, nossos cotovelos de 90 graus com ranhuras em ferro dúctil estão prontos para envio imediato. Contate-nos com suas especificações para receber um orçamento personalizado e suporte para seu projeto.

Garanta curvas de tubulação precisas, confiáveis e duráveis com nossos cotovelos de 90 graus com ranhuras em ferro dúctil – projetados para aplicações industriais e municipais em grande escala.
